产品简介
       DS2154是一路的E1 PCM－30/ISDN-PRI收发器，片内集

       成线路接口单元（LIU）及E1帧处理器（Framer）,各项指标

       符合ITU-T的G.703 G.704 G.706 G.823建议要求

 产品特点：

   DS2154接收方向的时钟/数据恢复电路可以接收到的

    AMI/HDB3编码的E1信号转换为串行的非归零（NRZ）E1

    码流。接收灵敏度为-12dB，可满足短距离（<1000米）的

     应用。发送方向可以产生满足G.703模板的E1波形，满足

     75W同轴电缆或120W双绞线应用。抖动衰减电路则可以配

     置在发送方向或接收方向，对抖动的抑制特性满足G.823、

     G.705的要求。

      DS2154的帧处理器实现帧和复帧的定位并监控数据流，在

      发现异常时报警。可以提取和插入信令码，Si，Sa比特。

   主要功能包括：

     线路接口电路（LIU）接收方向完成数据.时钟的恢复、

     HDB3解码，并对时钟进行抖动衰减；发送方向完成数据

     HDB3编码、E1脉冲成型及线路驱动。

     帧处理器（FRAMER）完全独立的E1发送和接收功能，支持

     CRC4，FAS，CAS的E1帧结构。功能包括：

     1. CRC4，FAS，CAS的成帧、解帧

     2. 完成CAS信令及CRC4复帧的Sa、Si比特提取和插入

     3.检测并产生远端报警（RA）和AIS报警

     4.支持部分E1，H0，H12应用的可编程输出时钟

     5.用于极性错误（BPV）或编码错误（CV）、CRC4码字

        错误、FAS错误及E比特错误的计数器

     6.提供4种CPU接口读写模式，包括INTEL或MOROLA数据、

        地址线复用或非复用总线模式

     7.提供4个分离的测试环回，方便测试

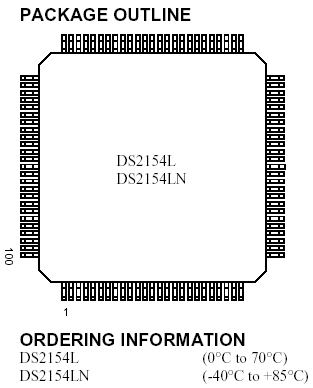

     5V供电，100管脚14X14mm2 LQFP封装
